Teltonika Calyx 4G, EBD021, Embedded Cellular Raspberry Pi HAT+ | Nakładka Raspberry Pi HAT | Wbudowana łączność komórkowa 4G

Opis od producenta

Łączność 4G LTE dla Raspberry Pi 4 i 5

Teltonika Calyx 4G (EBD021) to moduł rozszerzeń typu HAT+, który zapewnia stabilny dostęp do sieci komórkowej dla komputerów jednopłytkowych Raspberry Pi 4 oraz 5. Urządzenie eliminuje problem braku zasięgu Wi-Fi lub dostępu do infrastruktury Ethernet w projektach przemysłowych i brzegowych. Dzięki bezpośredniemu montażowi na pinach GPIO, moduł tworzy zwartą konstrukcję, zastępując zewnętrzne i mało stabilne modemy USB profesjonalnym rozwiązaniem systemowym.

• Modem 4G LTE Cat 4 – zapewnia transfer danych na poziomie do 75 Mbps, co gwarantuje płynną telemetrię i monitoring.
• Standard HAT+ – gwarantuje pełną kompatybilność z najnowszymi wersjami Raspberry Pi i oszczędza miejsce w obudowie.
• Sterowanie przez GPIO – oferuje funkcję resetowania i budzenia modemu, co zwiększa bezobsługowość systemu w trudnych lokalizacjach.
• Odporność termiczna od -40°C do 75°C – wytrzymuje pracę w skrajnych warunkach przemysłowych i zewnętrznych szafach sterowniczych.
• Obsługa audio PCM – umożliwia cyfrowy transfer dźwięku, rozszerzając funkcjonalność o bramki głosowe i komunikację dwukierunkową.
• Złącze USB Typu C – przyspiesza transfer danych między jednostką centralną a modemem, zapewniając stabilność połączenia.

Sercem urządzenia jest sprawdzony modem 4G LTE Cat 4, który oferuje pobieranie danych z prędkością do 75 Mbps. Rozwiązanie to stanowi optymalny wybór dla wdrożeń IoT wymagających stałego dostępu do sieci bez konieczności inwestowania w kosztowną infrastrukturę 5G. Moduł obsługuje szeroki wachlarz pasm (m.in. B1, B3, B7, B20, B28), co gwarantuje globalny zasięg i wysoką przenikalność sygnału wewnątrz budynków oraz na terenach przemysłowych.

Wykorzystanie łączności komórkowej z Teltonika Calyx 4G zwiększa bezpieczeństwo przesyłanych informacji poprzez stworzenie dedykowanej, szyfrowanej ścieżki danych. Separacja ruchu IoT od głównej sieci firmowej chroni krytyczne zasoby przed nieautoryzowanym dostępem. Dzięki temu moduł doskonale sprawdza się w przesyłaniu telemetrii w czasie rzeczywistym oraz obsłudze zdalnych czujników, gdzie poufność danych jest priorytetem projektu.

Moduł EBD021 wykorzystuje dedykowane piny GPIO do pełnego zarządzania pracą modemu z poziomu systemu operacyjnego Raspberry Pi. Użytkownik zyskuje możliwość programowego wyłączania, włączania oraz resetowania urządzenia w przypadku wykrycia niestabilności sieci. Taka integracja ogranicza koszty eksploatacji, ponieważ system potrafi samodzielnie przywrócić łączność bez konieczności fizycznej interwencji serwisanta w miejscu montażu urządzenia.

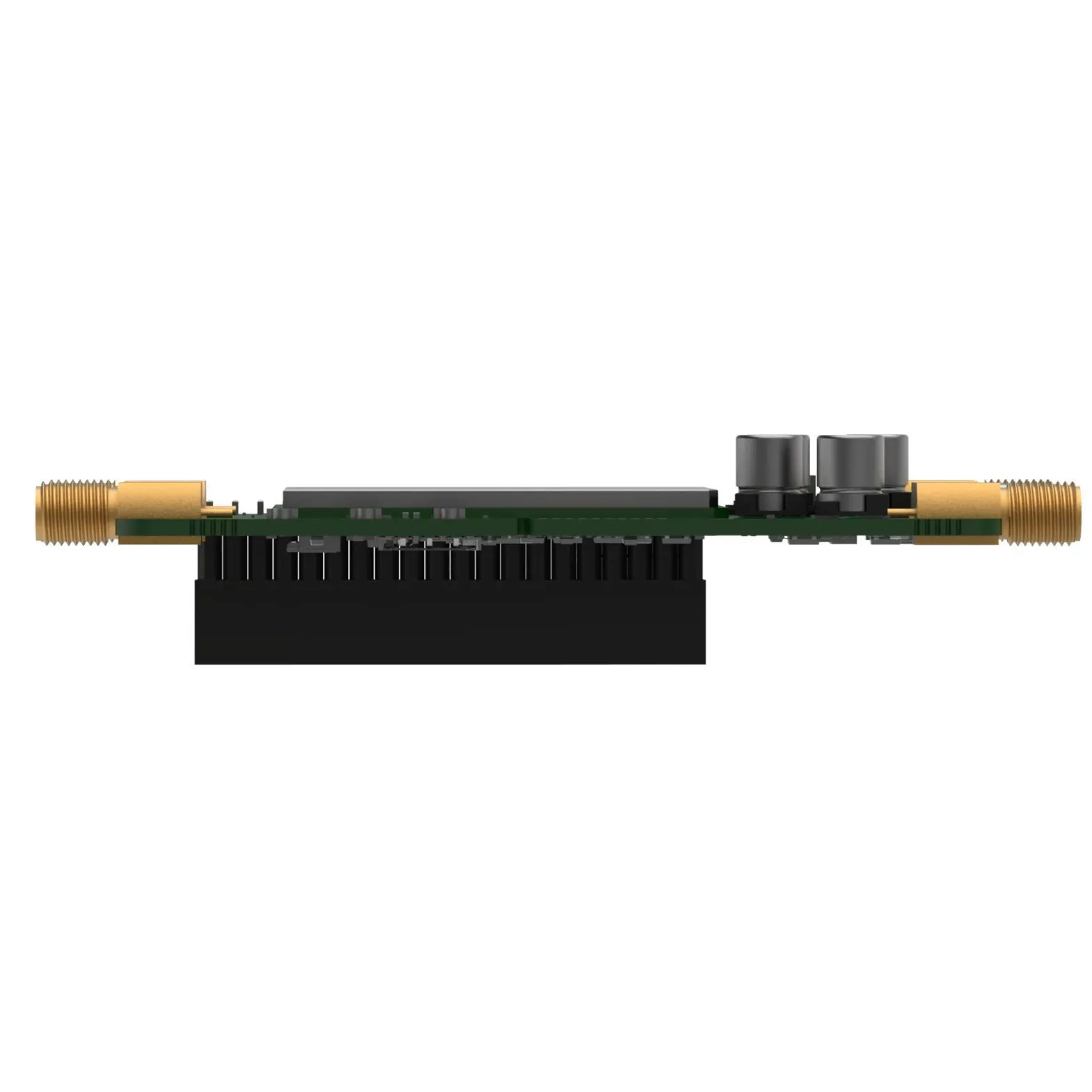

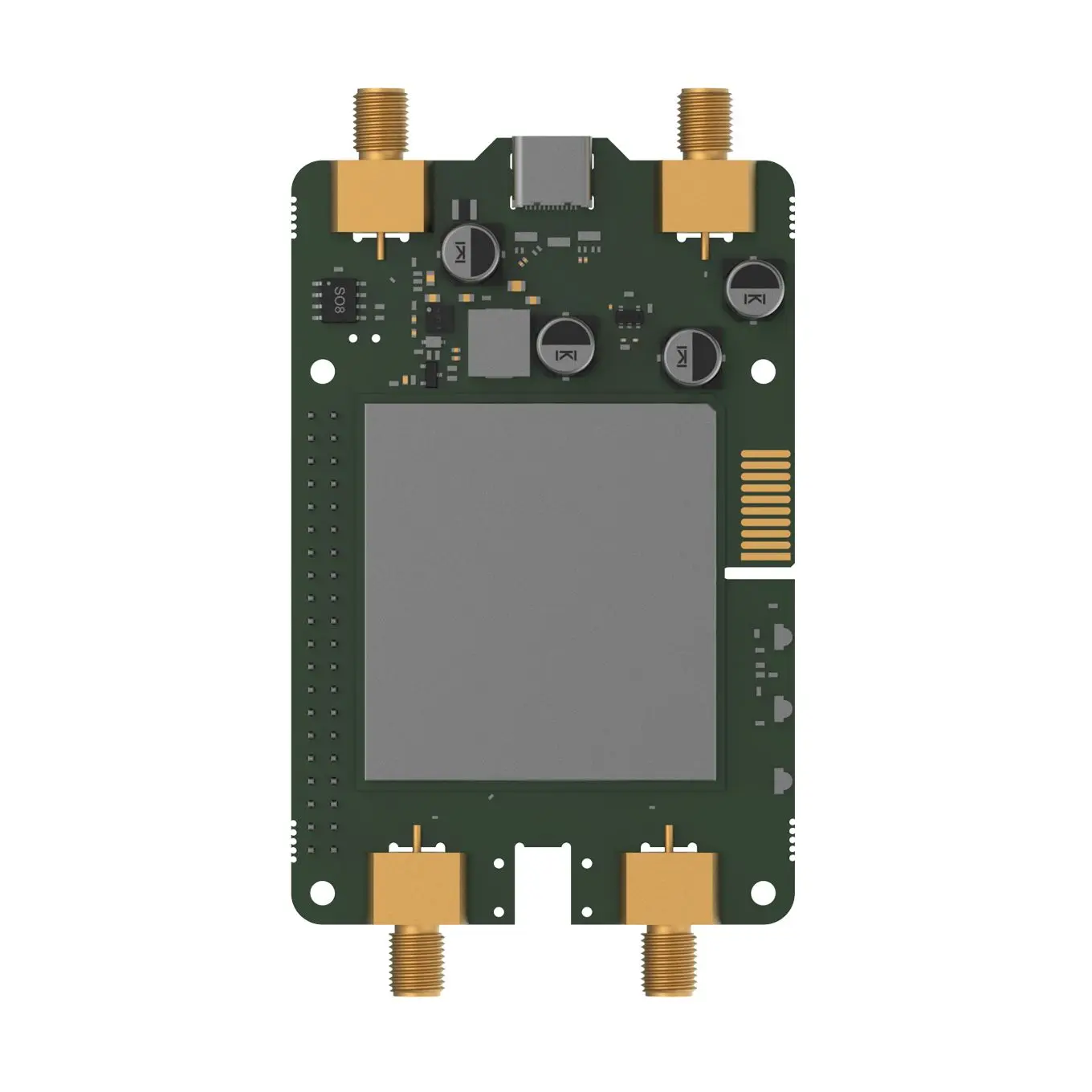

Urządzenie o wymiarach 56 x 23 x 95 mm precyzyjnie przylega do płyty głównej Raspberry Pi, tworząc jednolitą konstrukcję o rozmiarze karty kredytowej. Aluminiowe złącza SMA pozwalają na bezpieczne podłączenie zewnętrznych anten, co znacząco poprawia zysk sygnału w miejscach o słabym pokryciu. Solidna specyfikacja fizyczna i waga zaledwie 57 g sprawiają, że zestaw mieści się w standardowych obudowach szynowych i przemysłowych.

Wyposażenie modułu w obsługę audio PCM otwiera nowe drogi dla deweloperów systemów wbudowanych. Cyfrowy transfer dźwięku z niskim opóźnieniem odbywa się bezpośrednio przez złącze 40-pinowe, co eliminuje potrzebę stosowania dodatkowych kart dźwiękowych. Funkcja ta przyspiesza budowę systemów powiadamiania głosowego, inteligentnych domofonów IP oraz zaawansowanych bramek komunikacyjnych wykorzystujących sieć komórkową.

W opakowaniu znajdują się wszystkie elementy niezbędne do poprawnej instalacji, w tym zestaw montażowy oraz przedłużacz złącza GPIO. Dołączone akcesorium USB Typu C zapewnia natychmiastową komunikację z jednostką Raspberry Pi bez konieczności lutowania. Przejrzysta instrukcja QSG skraca czas konfiguracji, pozwalając na szybkie przejście z fazy prototypowania do finalnego uruchomienia projektu w środowisku docelowym.
